Спалил плеер, нужен код элемента
Автор Сообщение
Аватара пользователя

Зарегистрирован: 01 авг 2012, 07:49
Сообщения: 11
Благодарил(а): раз.
Поблагодарили: раз.
Плеер: Cowon E2, 1.12
Наушники: Sennheiser PMX 680 Sports
Сообщение Re: Спалил плеер, нужен код элемента
Огромное спасибо=))) Вот это интересные штуки, можно вообще свой плеер собрать=) даже на какой нить Меге=)))
Осцилл все равно надо, хотя бы даже чтобы увидеть какие сигналы идут до этого сгоревшего элемента, цифра или аналог.
Хотя наверное глупо было думать что с контроллера аналог идет=) Встроенный ЦАП как правильно не ахти.


06 авг 2012, 08:14
Профиль
Аватара пользователя

Зарегистрирован: 01 авг 2012, 07:49
Сообщения: 11
Благодарил(а): раз.
Поблагодарили: раз.
Плеер: Cowon E2, 1.12
Наушники: Sennheiser PMX 680 Sports
Сообщение Re: Спалил плеер, нужен код элемента

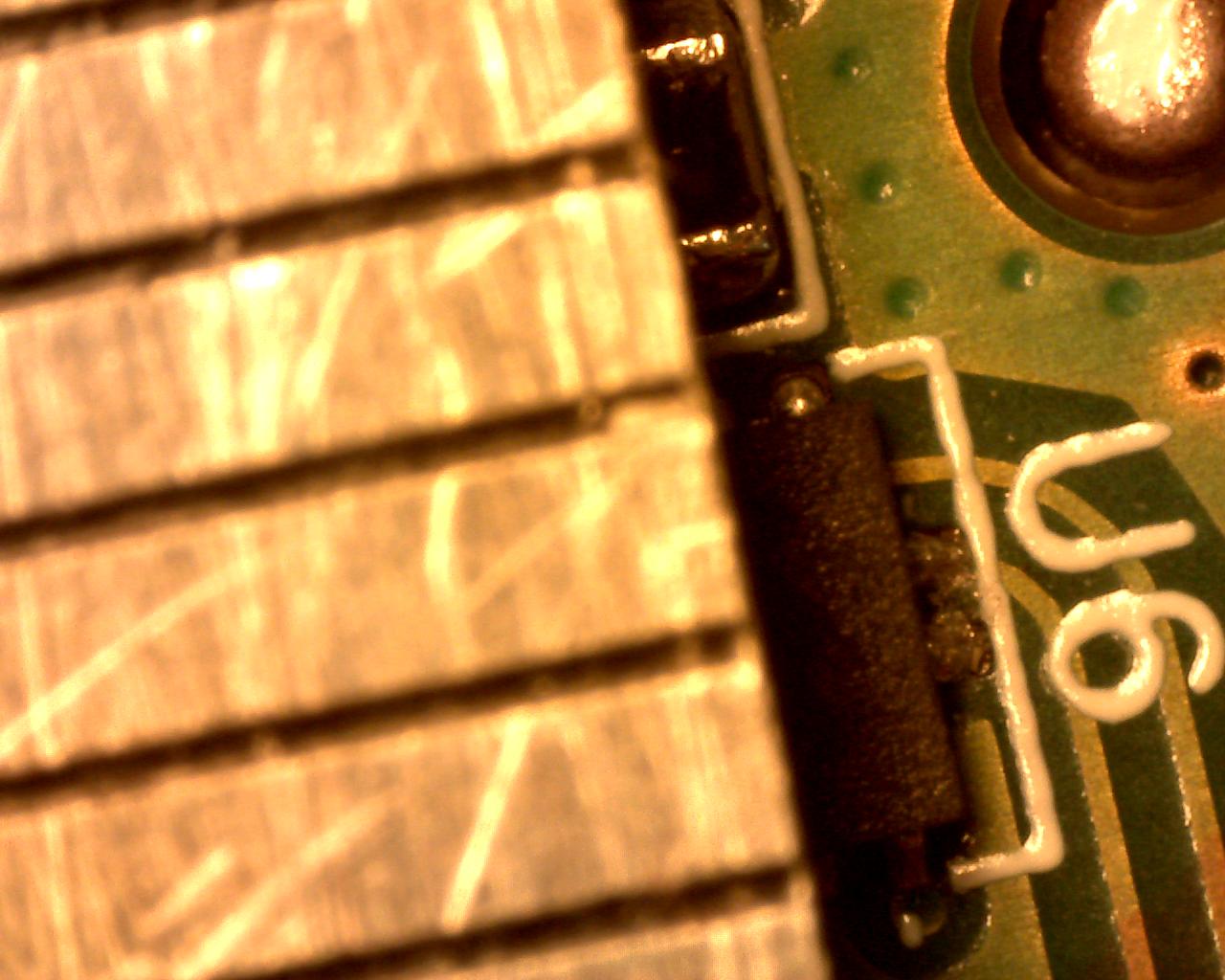

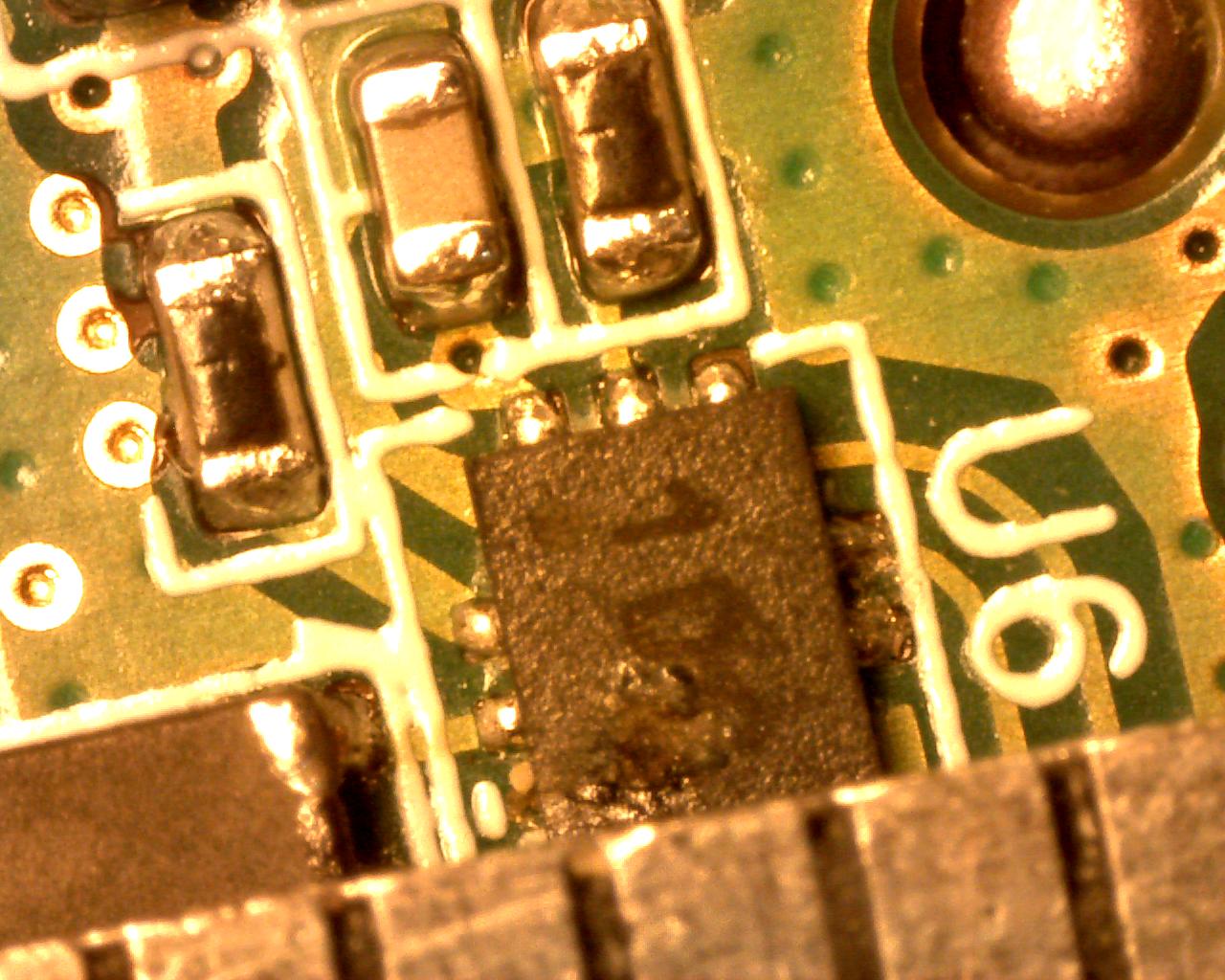

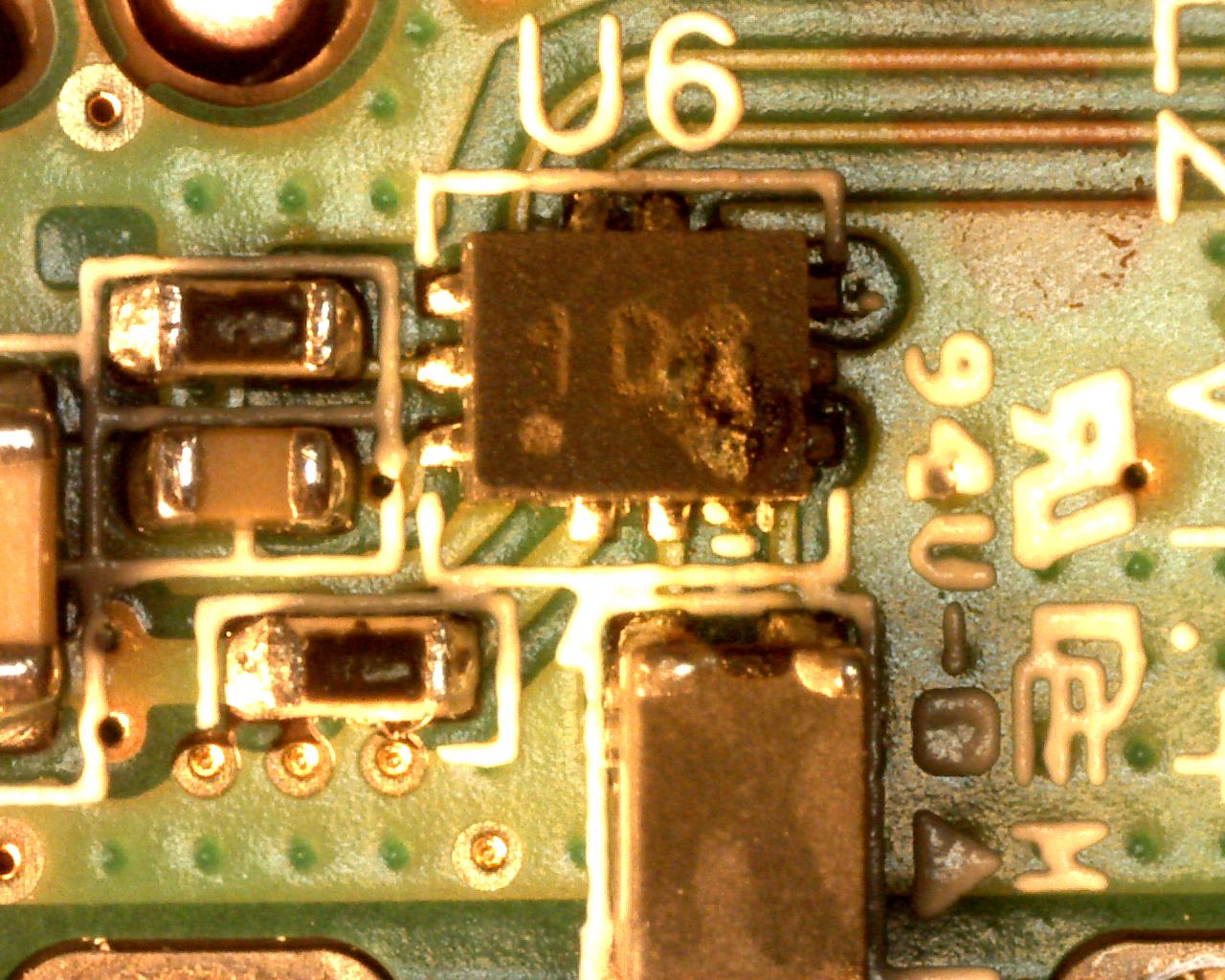

Собственно, норм фотка того самого элемента. Уж сколько времени прошло. Грешу что это WM9010, примерно по размерам подходит, и выводам. Кстати обвязка тоже подгорела судя по виду. На 2ой и 3ьей фотке, приложена линейка.

Может кому поможет. Буду дальше по возможности узнавать что за элемент.


Вложения:
2013-01-23-093700.jpg [ 184.34 Кб | Просмотров: 145 ]
2013-01-23-093721.jpg [ 126.77 Кб | Просмотров: 128 ]
2013-01-23-092827.jpg [ 211.27 Кб | Просмотров: 136 ]
29 янв 2013, 16:40
Профиль
Аватара пользователя

Зарегистрирован: 01 авг 2012, 07:49
Сообщения: 11
Благодарил(а): раз.
Поблагодарили: раз.
Плеер: Cowon E2, 1.12
Наушники: Sennheiser PMX 680 Sports
Сообщение Re: Спалил плеер, нужен код элемента
Спустя столько времени нашел что за элемент.
Обычный переключатель от STMicroelectronics.
STG3220QTR. в корпусе QFN-10. Может кому пригодится.
Часто используется в плеерах в связке с чипом STMP3770.

Тему можно закрывать.


05 дек 2013, 11:18
Профиль
Аватара пользователя

Зарегистрирован: 23 авг 2011, 17:59
Сообщения: 354
Благодарил(а): раз.
Поблагодарили: раз.
Плеер: Ковш Х7
Наушники: Ultimate Ears TripleFi 10
Сообщение Re: Спалил плеер, нужен код элемента
RTSnik
плеер то отремонтировали?

_________________
Я люблю привкус цифрятины поутру.


05 дек 2013, 23:36
Профиль ICQ
Аватара пользователя

Зарегистрирован: 01 авг 2012, 07:49
Сообщения: 11
Благодарил(а): раз.
Поблагодарили: раз.
Плеер: Cowon E2, 1.12
Наушники: Sennheiser PMX 680 Sports
Сообщение Re: Спалил плеер, нужен код элемента
murella писал(а):
RTSnik
плеер то отремонтировали?

Пока нет. Элемент тяжело достать, он стоит 20-30 руб. Физ. лицам под заказ никто не возит, да и надо мне пару штук. После Нового Года постараюсь где нибудь купить элемент. Отпишусь как все получится.


18 дек 2013, 12:07
Профиль
Аватара пользователя

Зарегистрирован: 03 май 2012, 08:47
Сообщения: 201
Благодарил(а): раз.
Поблагодарили: раз.
Плеер: A5 C2 E2 Clip
Наушники: Xcape
Сообщение Re: Спалил плеер, нужен код элемента
RTSnik а ты откуда? Если Москва, то могу отдать свой Е2 с небольшими глюками, все-равно без дела лежит. Сможешь при желании оттуда элемент выпилить

_________________
здесь могла быть ваша реклама


19 дек 2013, 20:44
Профиль
Аватара пользователя

Зарегистрирован: 01 авг 2012, 07:49
Сообщения: 11
Благодарил(а): раз.
Поблагодарили: раз.
Плеер: Cowon E2, 1.12
Наушники: Sennheiser PMX 680 Sports
Сообщение Re: Спалил плеер, нужен код элемента
Carbofoss писал(а):
RTSnik а ты откуда? Если Москва, то могу отдать свой Е2 с небольшими глюками, все-равно без дела лежит. Сможешь при желании оттуда элемент выпилить

Челябинск. Ради одного элемента весь плеер ковырять жалко, но спасибо за предложение.
А так, был бы в Москве, элемент достать было бы намного проще.


20 дек 2013, 12:48
Профиль
Аватара пользователя

Зарегистрирован: 03 май 2012, 08:47
Сообщения: 201
Благодарил(а): раз.
Поблагодарили: раз.
Плеер: A5 C2 E2 Clip
Наушники: Xcape
Сообщение Re: Спалил плеер, нужен код элемента
RTSnik, понял

_________________
здесь могла быть ваша реклама


20 дек 2013, 21:40
