Пользуюсь плеером уже 3 года. В основном слушаю аудио книги.
Часто приходится останавливать воспроизведение во время разговора. Для этого приходится
вытаскивать плеер с кармана. Довольно неудобно.
Решил поискать какую-то гарнитуру с пультом. Не нашел. Вообще ничего похожего на дистанционное управление для плеера COWON D2 нет.
Хочу поделиться, может кому-то интересно.
В качестве пульта, пульт, конечно, громко сказано, это всего лишь гарнитура от телефона Nokia с кнопочкой поднятия трубки. Кнопочка на гарнитуре выполняет функции Старт\пауза.
Теперь для нажатия паузы вынимать плеер с кармана не нужно. Очень не хватает еще регулировки громкости, но это уже следующий этап. Теперь о том, как это выглядит.
Сразу хочу предупредить, проблема гарантии (плееру 3 года) и испорченного внешнего вида меня не беспокоит, качество звука устраивает.

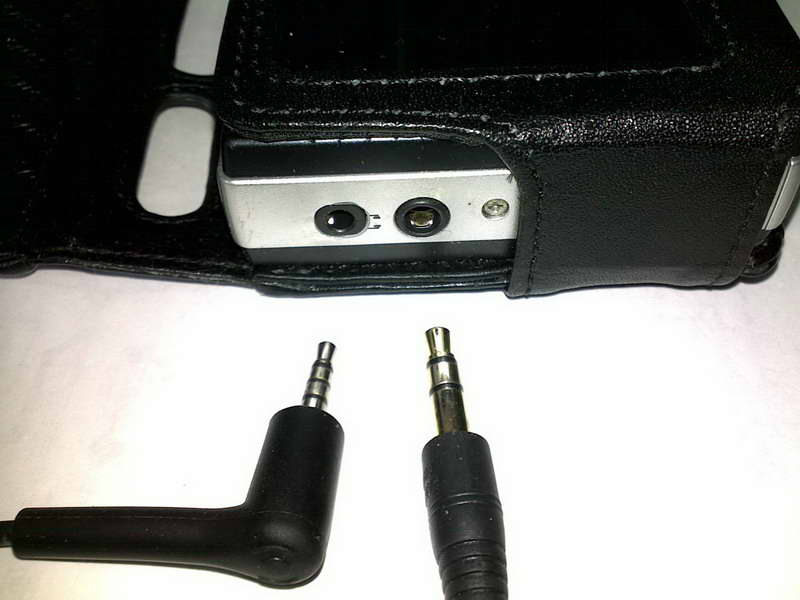

У гарнитуры разъем d-2,5мм с 4 контактами модель HS-47. Поэтому пришлось поставить дополнительный выход.
Смотрите фото. Если кому-то будет интересно, опишу технические подробности переделки.

Было бы отлично.

очень интересно бы было)
отлично придумали

Чисто теоретически понятно, все равно гениально Мое уважение, и очень хочется посмотреть как оно внутри распаяно

Фотки в студию!!

//как мило, хочу забрать домой!!!

В гарнитуре HS-47 есть кнопочка (поднятия трубки) её нам и надо использовать.
Кнопочку, подключить параллельно кнопки плеера (М), которая в режиме HOLD выполняет функцию старт/пауза. Но в гарнитуре параллельно кнопочке, подключен микрофон, он все и портит. Если бы не он было бы все просто, припаиваем вывод гарнитуры к выводу кнопки на плеере и радуемся.
В телефоне, куда обычно подключается гарнитура, есть специальная схема сопряжения.
А у нас есть 2-а варианта.
1-й удалить микрофон с гарнитуры.
2-й собрать схему сопряжения.

Микрофон в гарнитуре постоянно подключен к входу процессора вместе с кнопкой.
А так как он имеет маленькое внутренне сопротивление, то подсаживает этот вход до ~ 0,7 вольт, что интерпретируется микропроцессором как нажатие кнопки, (постоянное нажатие).

Мне было жалко ломать гарнитуру и пришлось собрать схему.

В качестве дополнительного разъема, использовал разъем от старого телефона Motorola, разбираем телефон и выпаиваем, если телефона нет, можно сходить в любой сервис центр по ремонту мобилок и попросить мастеров.

1. Разбираем плеер. Описано уже не раз, на этом останавливаться не буду.

2. Удаляем фрагмент конструкции корпуса (если это необходимо) в месте установки разъема.
Мне было удобно расположить отверстие для второго разъема рядом с основным выходом на наушники, поэтому пришлось удалить кусочек лишнего тела.

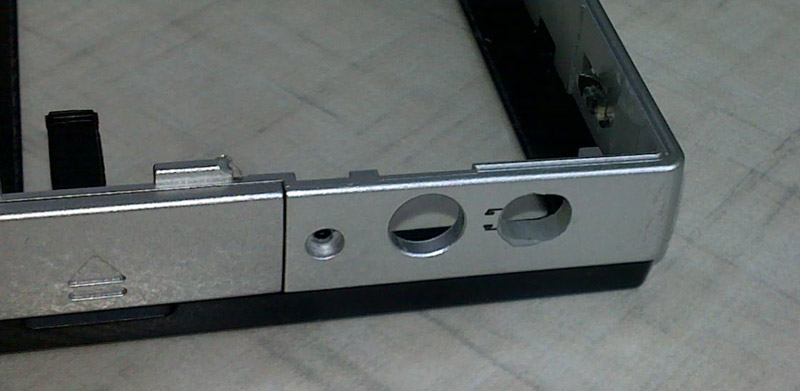

3. Сверлим отверстие в месте установки разъема.
После сверления можно обработать надфилем. Но это только для красоты и в случаи, если диаметр сверла маловат.

4. Паяем схему сопряжения гарнитуры (если решили оставить микрофон).
Это, наверное, самый сложный этап для тех, кто не имеет опыта работы с паяльником.
Для схемы сопряжения:
транзистор DTC144 - 2шт, резистор 3к - 1шт., 36к 1шт.
Схема может быть и другая, эта собиралась в спешке, но работает нормально.
Хотя если очень сильно подуть или крикнуть в микрофон, то это равносильно нажатию на кнопочку (типа голосовое управление).


5. Подпаиваем проводки к разъему. Подпаивать, как показано на фото в соответствии со схемой гарнитуры.

6. Устанавливаем разъем и заливаем его (клеем) для надежности, например: эпоксидной или Poxipol (импортный двух компонентный) суперклей не пробовал. Нагрузка при втыкании штекера от гарнитуры довольно большая. А нам нужно чтобы разъем не проваливался.

7. Все очень тщательно проверяем.

8. Собираем плеер.

Вроде все.

То, что пригодилось в работе:
Гарнитура Nokia HS-47. Можно использовать гарнитуры от других телефонов с подходящим разъемом, например от Motorola, но надо будет изменить распайку.
Разъем 4-х контактный. Отвертка (разобрать, собрать плеер). Сверло, кусачки, скальпель, паяльник, мультиметр, проводки, клей. Транзистор DTC144 - 2шт, резистор 3к - 1шт., 36к - 1шт.


Наверное, нет смысла писать о том, что в процессе такой переделки, плеер можно, запросто, угробить.
Да еще, электронщику достаточно самой идей, а остальным вряд ли поможет самое подробное описание, хотя кто знает, надо же с чего-то начинать.
Поэтому думайте сами, решайте сами, иметь или, не иметь....

Продолжением Темы пульта к Cowon D2 может быть адаптация гарнитуры Nokia AD-54 в ней много кнопок и можно сделать полноценный пульт. Для этого надо будет использовать промежуточный микроконтроллер, который будет ловить команды с гарнитуры.... Но это задача на пол года.

спасибо за схемы и последовательность действий
будем читать и делать

... Продолжение.

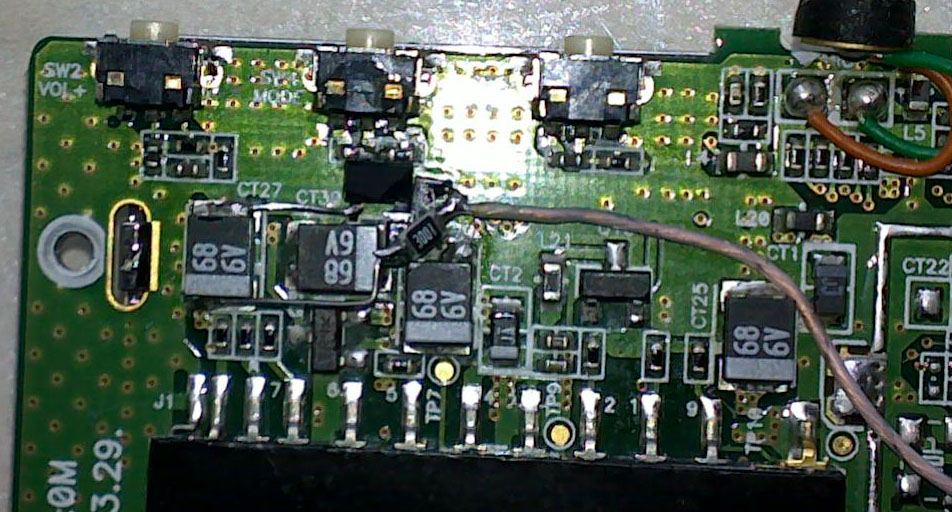

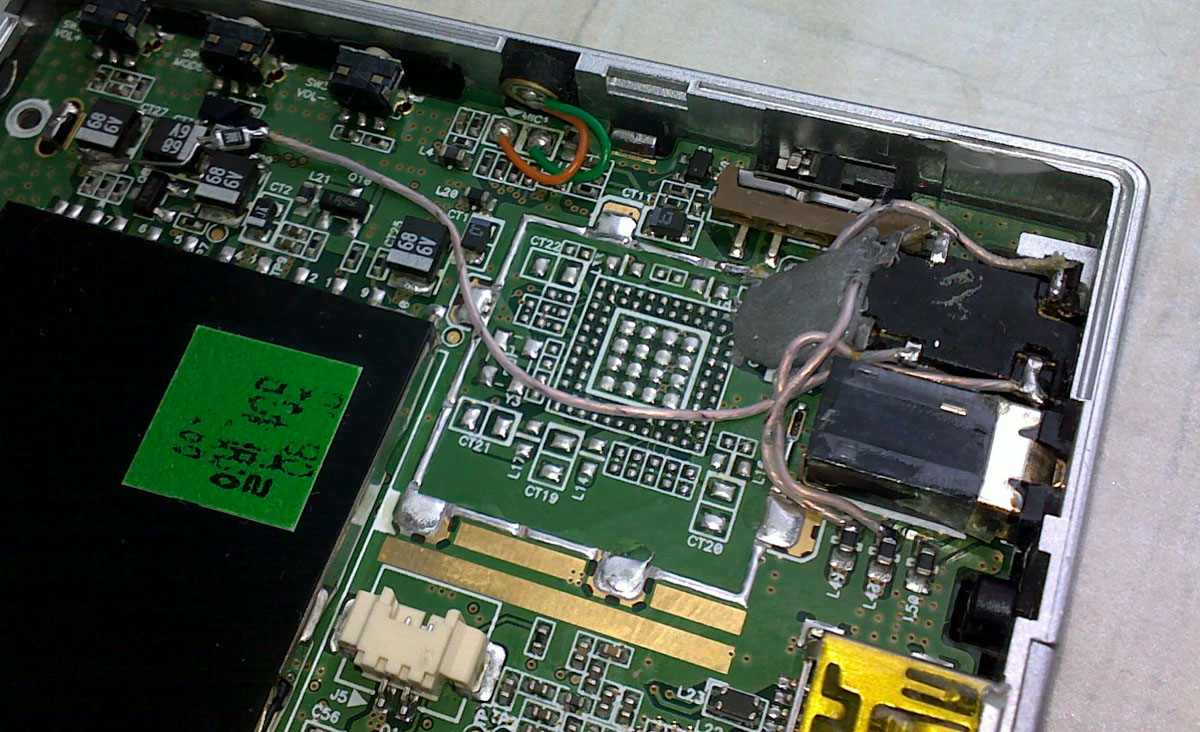

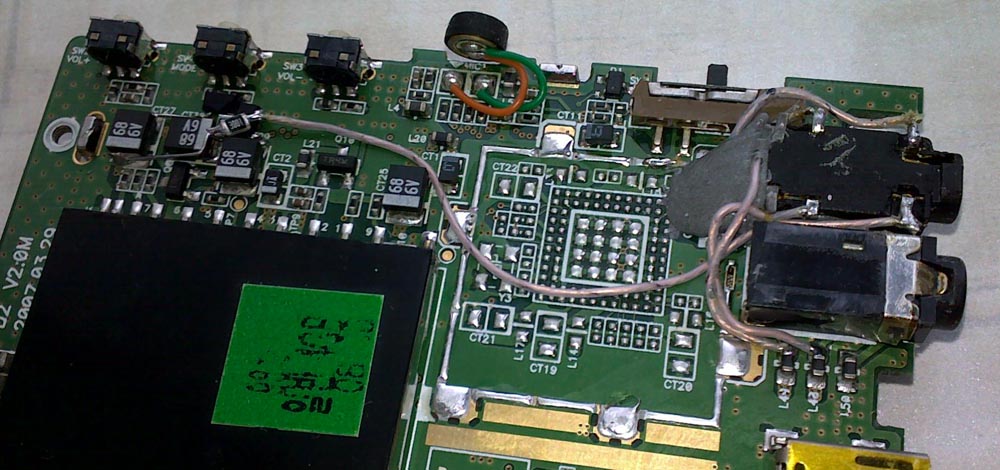

Как это выглядит внутри.
Фотки сделаны телефоном, поэтому качество не очень.
